缺陷由厚度不同的小剝落點組成，這些小剝落點起因于表面疲勞現象。破裂面呈現向前擴展趨勢。

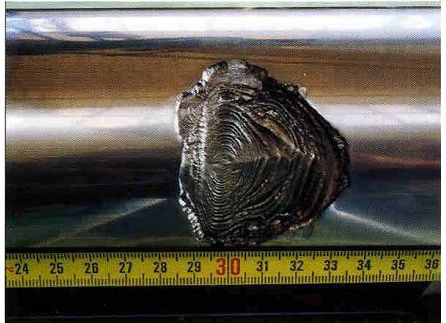

1.橢圓、同心圓式擴展(如圖A) 。

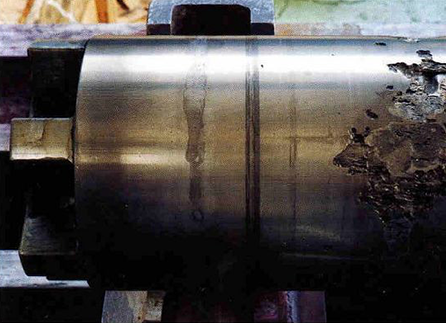

2.小鏈式擴展，起源難以確定(如圖B) 。
發(fā)生剝落可能原因:
1.殘留裂紋
2.機械起源 過量累積加工硬化導致表面疲勞。
3.熱起源;工作和磨削情況導致熱沖擊（裂源網式擴展）。
4.機械起源與熱起源綜合作用。
5.冶金起源夾雜物。
改善措施:
1.在軋輥記錄卡片上記錄所有工作和磨削情況。
2.解除表面所有的裂痕、加工硬化層。
3.做探傷試驗,確認所有缺陷都被解除。
